悬挑板钢筋绑扎控制要点

在梁板钢筋绑扎中，需要重点注意悬挑部位主梁次梁受力筋上下关系，严禁造成受拉受压颠倒，尤其是悬挑梁。在悬挑部位：板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下；当有圈梁或垫梁时，主梁的钢筋在上，垫梁的钢筋在下。下面，对悬挑梁、悬挑板、悬挑板的阴阳角等节点构造进行说明。对悬挑梁板结构钢筋保护层厚度有效控制。

一、悬挑梁钢筋构造

（1）纯悬挑梁

控制要点：第一、二排纵筋锚入支座端长度、纵筋下弯位置、纵筋端部弯钩长度、箍筋起步位置。

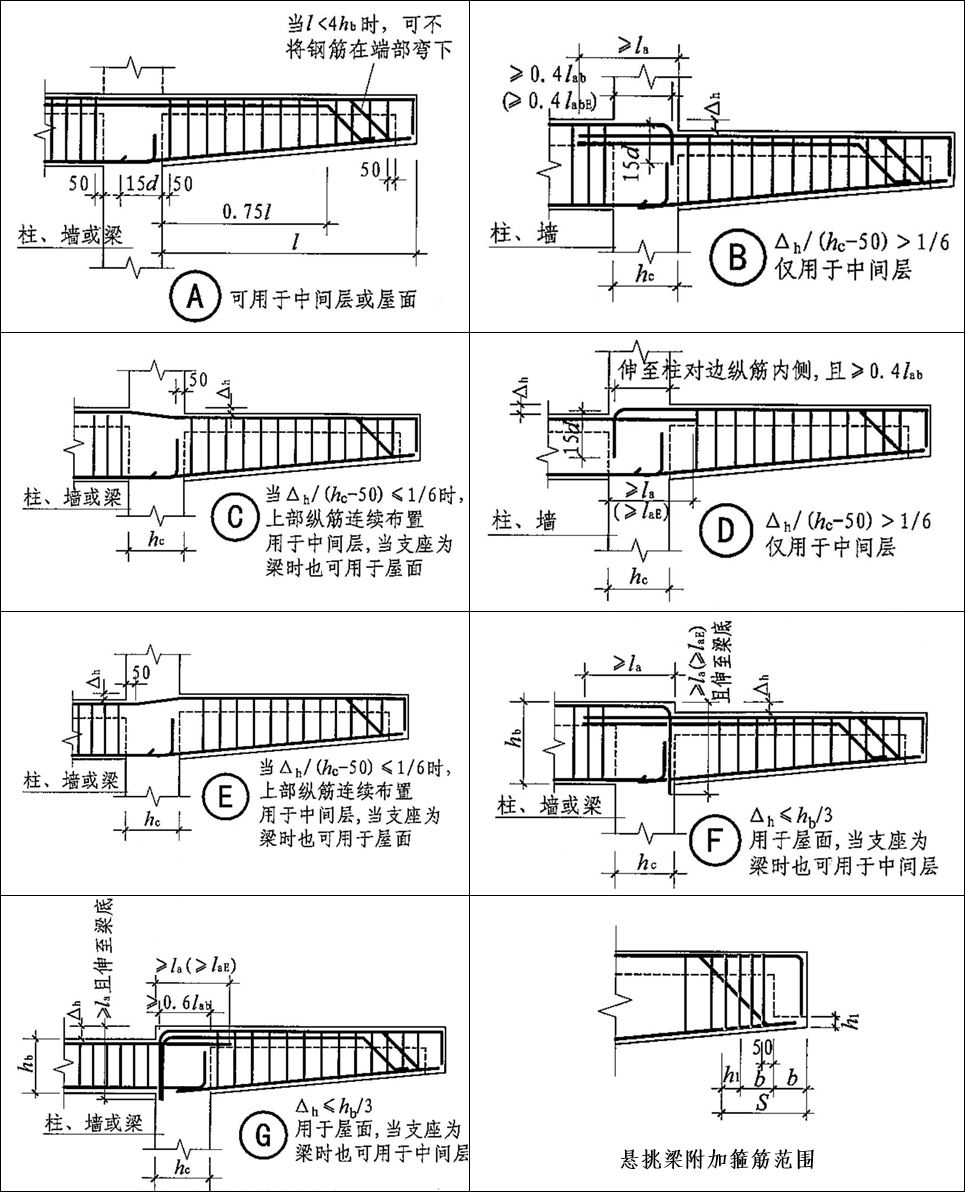

（2）其它形式悬挑梁

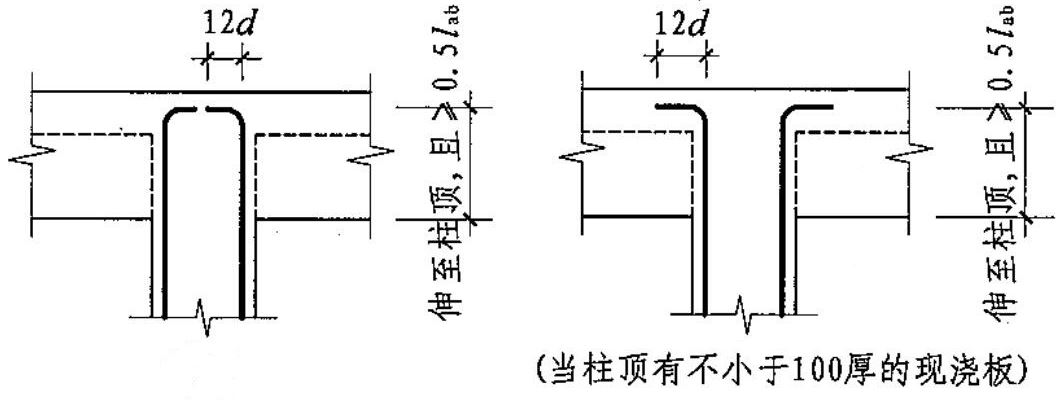

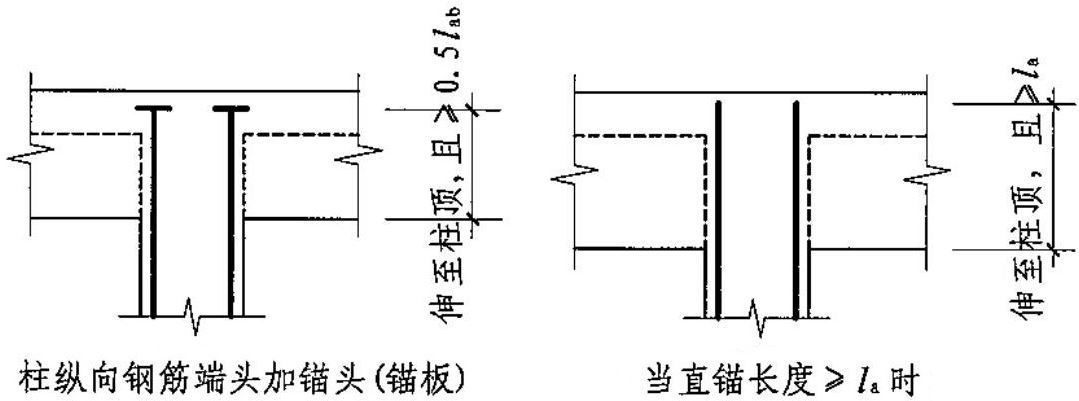

（3）当不考虑地震作用时，当纯悬挑梁或D节点悬挑端的纵向钢筋直锚长度≥la且≥0.5hc+5d时，可不必往下弯折。括号内数字为抗震框架梁纵筋锚固长度。当悬挑梁考虑竖向地震作用时（由设计明确），图中悬挑梁中钢筋锚固长度la、lab应改为laE，悬挑梁下部钢筋深入支座长度也应采用laE。A、F、G节点，当屋面框架梁与悬挑端根底部平时，框架柱中纵向钢筋锚固要求可按中柱柱顶节点。

二、悬挑板钢筋绑扎

悬挑板特殊部位钢筋绑扎

注：下图未表示构造筋或分部筋

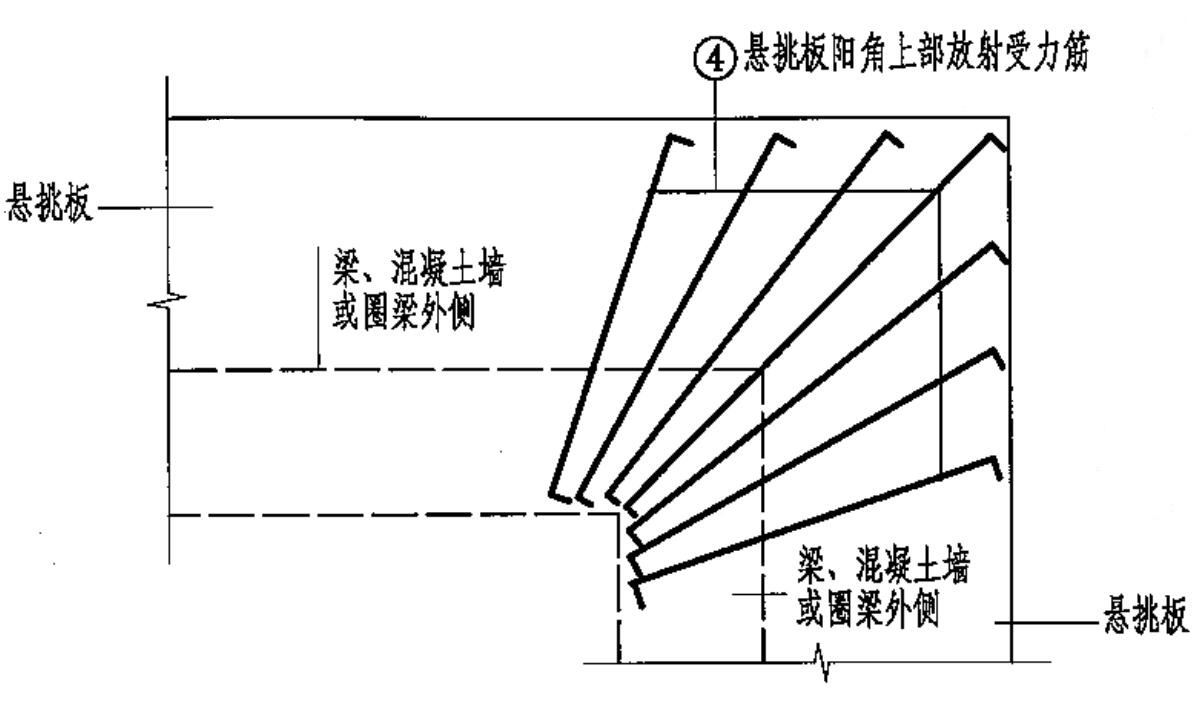

（1）悬挑板阳角放射筋

①为悬挑板阳角放射筋

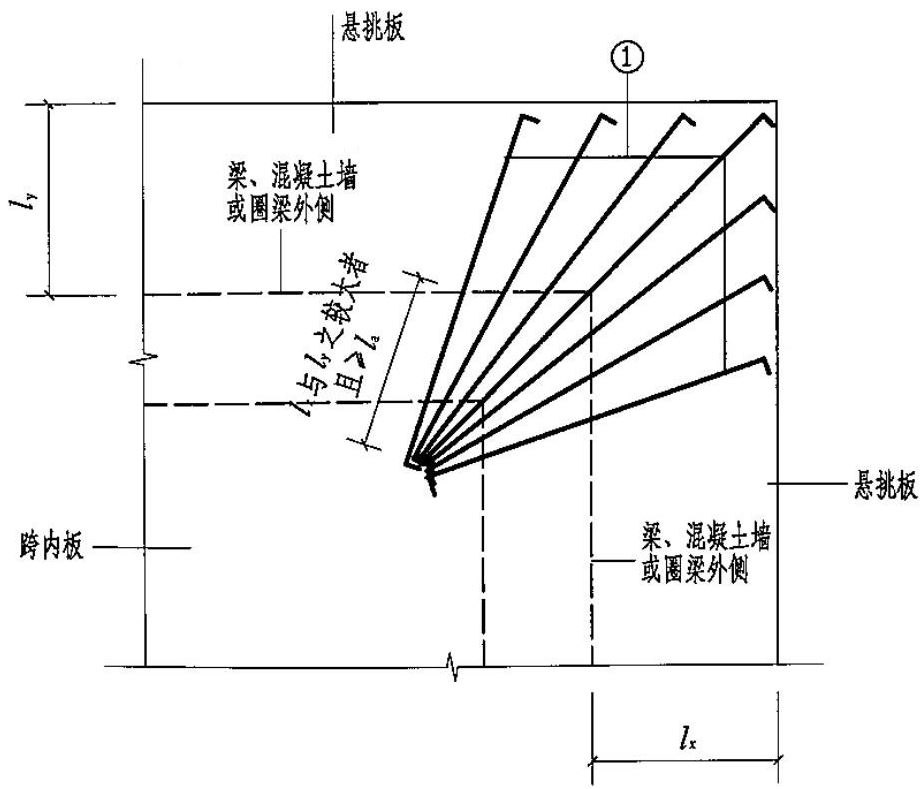

①的锚固长度=板悬挑距离xy方向较大者，且≥la

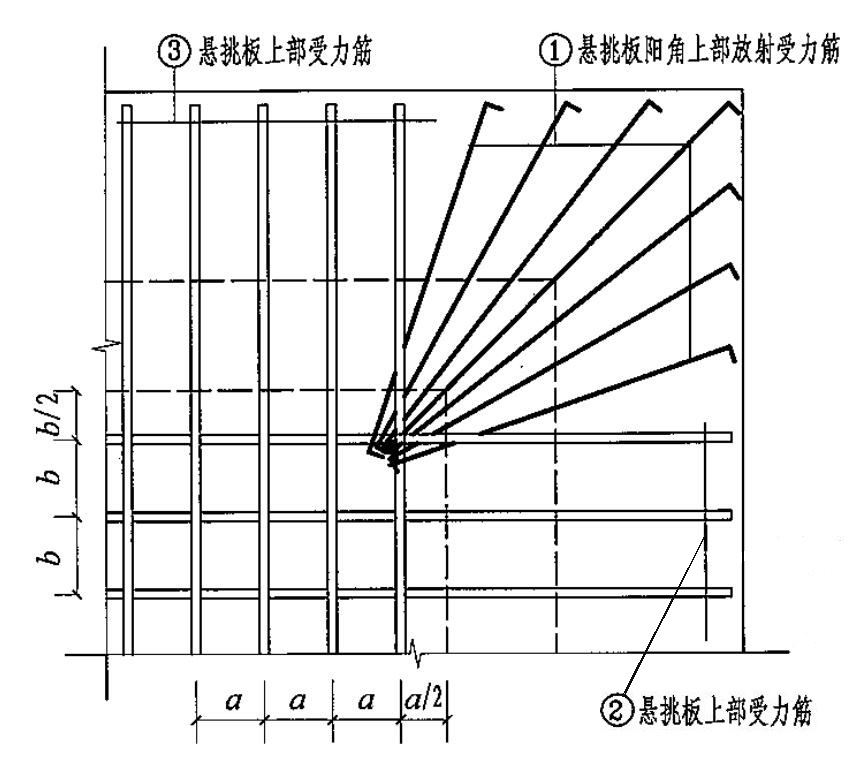

（2）悬挑板阳角放射筋

在悬挑板内，①②③筋应位于同一层面

在支座和跨内，①号筋应向下斜弯到②③号筋下面，与两筋交叉并向跨内平伸

（3）悬挑板阳角放射筋

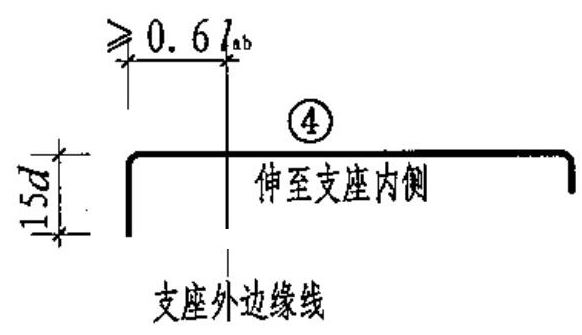

放射筋在支座外悬挑长度不少于0.6lab，弯钩长度15d

（4）悬挑板阴角角放射筋

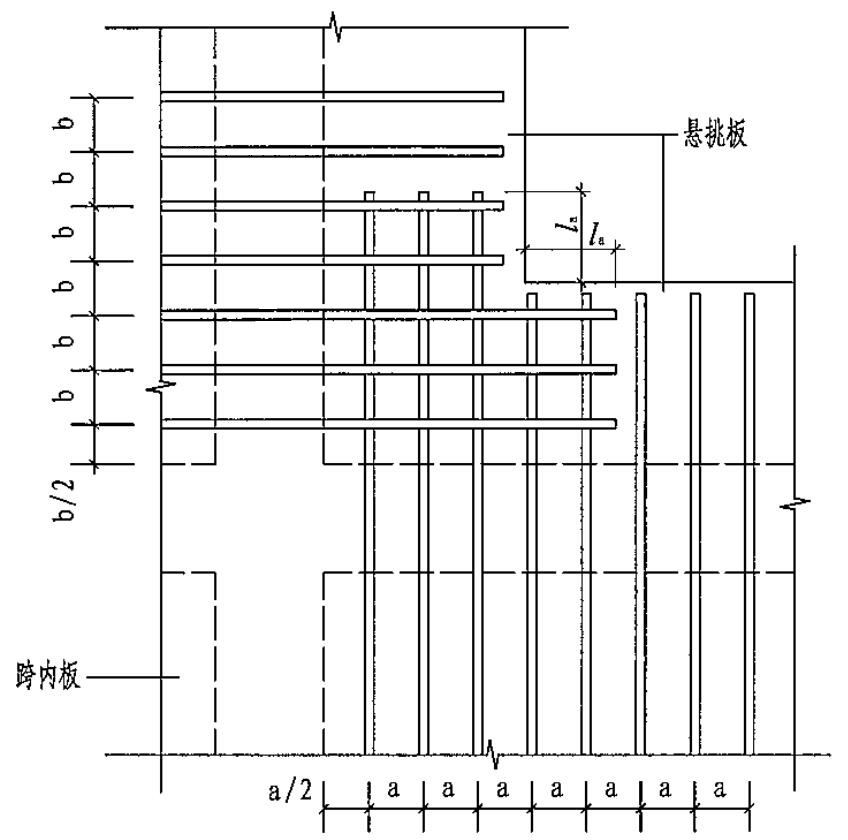

悬挑板阴角处，板纵向筋伸入阴角处相邻板的距离，需满足受拉钢筋最小锚固长度la

（5）悬挑板翻边构造

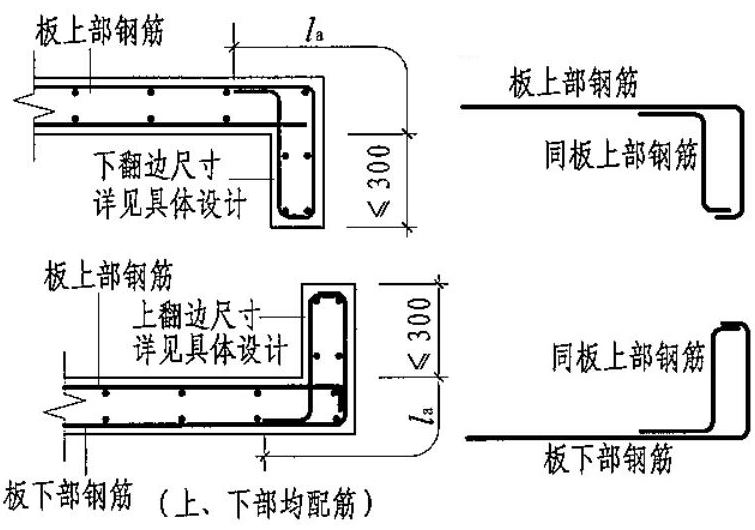

单层配筋时的下翻边与上翻边

（6）悬挑板翻边构造

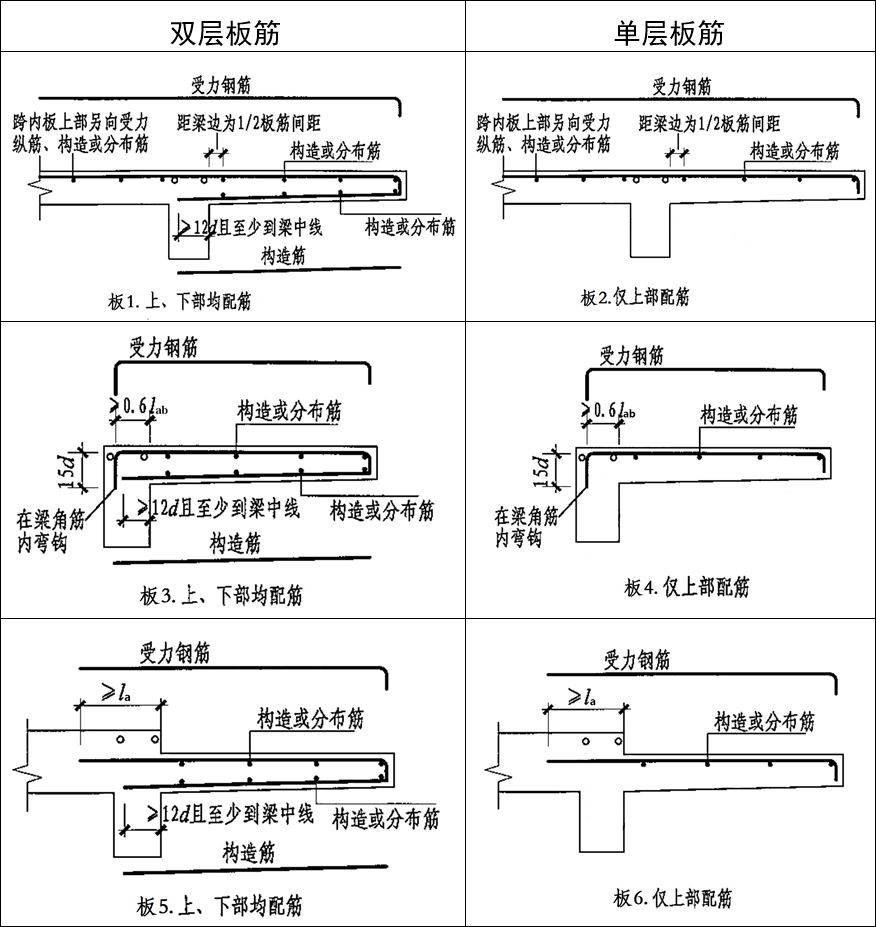

双层配筋时的下翻边与上翻边

钢筋绑扎检查要点

一、钢筋绑扎接头

接头与相邻钢筋的横向净间距不小于钢筋直径，且不小于25mm。

同一连接区段内，梁、板纵向钢筋接头面积百分率不应超过25%，当工程中确有必要增大接头面积百分率时，梁类构件不应大于50%。

接头连接区段是指长度为1.3倍搭接长度的区段（搭接长度取互相连接两根钢筋中较小直径计算）。

接头百分率为接头中点位于该连接区段内的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。

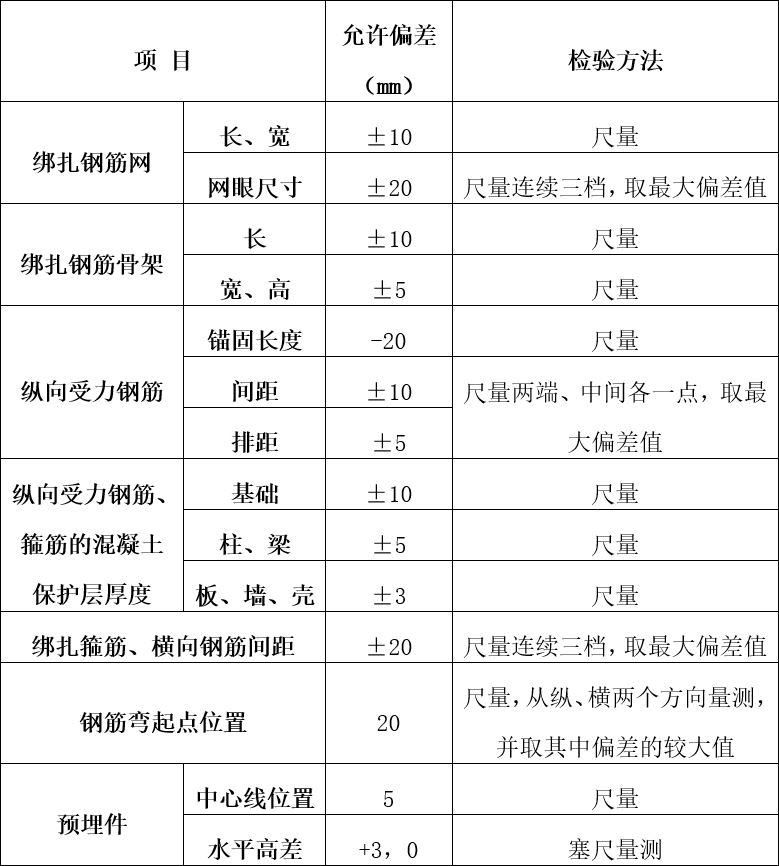

二、钢筋安装允许偏差和检验方法

其他注意事项

1、安排模板拆除作业时，应该注意悬挑部位底模可拆除时间。应按照《混凝土结构工程施工规范》规定，对悬臂结构的底模及支模架，应等待同条件养护的混凝土立方体试件抗压强度达到设计混凝土强度等级值的100%后，方可进行拆除。

2、多个楼层间连续支模的底层支架拆除时间，应根据连续支模的楼层间荷载分配和混凝土强度的增长情况确定。

3、拆下的模板及支架杆件，不得抛掷或堆积于悬挑板上，应分散堆放在指定地点并及时清运。

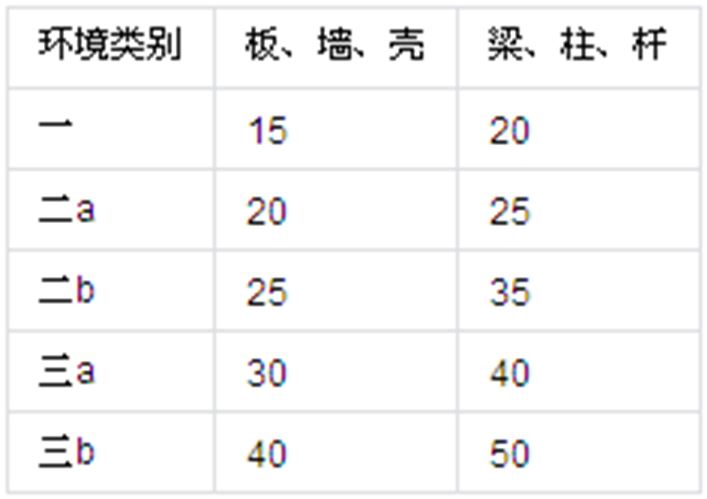

4、梁板保护层厚度控制要求如下，保护层施工控制要点可详见钢筋保护层作业指导书。
